Robôs IML de Entrada Lateral: O Guia Definitivo para Automação, Produtividade e Sustentabilidade na Indústria do Plástico

Introdução: A Nova Fronteira da Embalagem de Alta Performance

A indústria plástica opera em um cenário de alta competitividade, moldado por três forças motrizes: a demanda incessante por velocidade e eficiência para suprir produções de alto volume; a busca contínua por um apelo visual que influencie a decisão de compra do consumidor na gôndola; e a crescente e inegociável exigência por práticas de produção sustentáveis. Nesse contexto, o rótulo transcende sua função informativa para se tornar o primeiro ponto de contato visual com o cliente e um fator decisivo no momento da compra.

Em resposta a esses desafios complexos e interconectados, a tecnologia de In-Mold Label (IML), ou "rotulagem no molde", emergiu como uma solução revolucionária. Desenvolvida a partir dos anos 1970 e aprimorada ao longo de décadas, ela integra de forma permanente e perfeita a decoração ao processo de moldagem do plástico, eliminando etapas, otimizando recursos e elevando o padrão de qualidade das embalagens.

Contudo, a tese central deste relatório é que, embora a tecnologia IML seja intrinsecamente poderosa, seu verdadeiro potencial em aplicações de alto volume e ciclos ultrarrápidos só é plenamente desbloqueado através da automação robótica de precisão. Especificamente, os robôs IML de entrada lateral (side-entry) da Plast Machine representam o pináculo da engenharia para este fim. Eles oferecem uma sinergia única com o processo de injeção e máquinas injetoras e redefine os padrões de produtividade, qualidade e retorno sobre o investimento (ROI) na indústria do plástico. A demanda do consumidor por embalagens visualmente atraentes e sustentáveis e a necessidade do fabricante por eficiência de produção não são forças opostas, mas sim convergentes.

O IML atende diretamente à demanda do consumidor por estética superior e sustentabilidade, mas a complexidade do processo exige uma solução de produção robusta. A automação com robôs de entrada lateral resolve esse desafio, tornando a produção em massa de embalagens IML premium economicamente viável. Portanto, o robô de entrada lateral não é apenas uma ferramenta de automação aliada às máquinas injetoras; ele é o elo estratégico que permite aos fabricantes atenderem às sofisticadas demandas do mercado de consumo de forma lucrativa e em escala, transformando uma exigência de marketing em uma realidade de produção eficiente.



Desvendando o In-Mold Label (IML)

O que é IML? Definição Técnica

O termo In-Mold Labeling traduz-se literalmente como "rotulagem no molde", uma descrição precisa da técnica empregada. O processo consiste na inserção de um rótulo pré-impresso — geralmente fabricado com filmes de Polipropileno Biorientado (BOPP) ou Polietileno de Alta Densidade (PEAD) — diretamente na cavidade de um molde de injeção, sopro ou termoformagem.

Antes que o plástico derretido seja injetado, o rótulo é posicionado com extrema precisão e mantido no lugar por meio de vácuo ou por uma carga eletrostática. Em seguida, o polímero fundido (tipicamente Polipropileno - PP, ou Polietileno - PE) é injetado no molde. Sob a combinação de calor e alta pressão, o plástico se funde ao rótulo, que se torna uma parte integral e inseparável da embalagem final. O resultado é uma peça decorada em uma única etapa, sem a formação de bolhas, enrugamentos ou imperfeições, com o rótulo permanentemente fixado à superfície.



Vantagens Competitivas Detalhadas

A adoção da tecnologia IML proporciona um conjunto de vantagens estratégicas que impactam desde a percepção da marca até a eficiência da linha de produção e o perfil de sustentabilidade da empresa.



Qualidade Visual e Branding Superior

A principal vantagem percebida do IML é sua capacidade de transformar uma simples embalagem em uma poderosa ferramenta de marketing.

• Impressão de Alta Resolução: A tecnologia permite o uso de métodos de impressão avançados, como offset e flexografia, que garantem imagens de altíssima resolução, com qualidade comparável à de uma "foto revelada". Isso se traduz em cores mais vibrantes, gradientes suaves e gráficos complexos que se destacam na prateleira.
• Decoração Completa (360°): Diferente de rótulos adesivos, o IML pode cobrir toda a superfície da embalagem, incluindo as laterais e o fundo, maximizando a área disponível para comunicação da marca, o chamado "marketing real estate".
• Variedade de Acabamentos: O processo IML é compatível com uma vasta gama de acabamentos que agregam valor tátil e visual, como superfícies brilhantes, foscas, transparentes, metalizadas ou com texturas especiais, como o popular efeito "casca de laranja".



Durabilidade e Resiliência Excepcionais

Uma vez que o rótulo é fundido ao plástico que sai da máquina injetora, ele se torna parte da estrutura da embalagem, conferindo uma durabilidade incomparável.

• Permanência e Segurança: O rótulo não pode ser removido, arranhado, desbotado ou descolado, tornando a embalagem resistente ao manuseio intenso e, em muitos casos, à prova de violação.
• Resistência a Ambientes Hostis: A fusão integral torna o rótulo IML altamente resistente à umidade, abrasão, produtos químicos e variações extremas de temperatura. Essa característica o torna ideal para embalagens de produtos congelados (como sorvetes), refrigerados (laticínios) ou que serão expostos a condições adversas, como baldes de tinta ou produtos de limpeza.



Sustentabilidade em Foco: O Poder do Monomaterial

Talvez a vantagem mais estratégica a longo prazo do IML seja seu impacto positivo na sustentabilidade e na economia circular.

• Embalagem Monomaterial: O IML cria uma embalagem 100% monomaterial, onde tanto o recipiente quanto o rótulo são feitos do mesmo polímero, geralmente o Polipropileno (PP), identificado pelo código de reciclagem #5.
• Reciclagem Simplificada e Eficiente: Essa compatibilidade material é crucial para o processo de reciclagem. Como não há necessidade de separar o rótulo da embalagem, todo o conjunto pode ser moído e reprocessado junto. Isso aumenta significativamente o rendimento e a qualidade do material reciclado, pois evita a contaminação do fluxo de reciclagem.
• Eliminação de Adesivos: A ausência de colas e adesivos é um benefício fundamental. Adesivos podem contaminar o material reciclado e causar problemas operacionais nos equipamentos de reciclagem, como o entupimento de telas e filtros, um problema conhecido como "gum up". O IML elimina completamente esse obstáculo.

A adoção do IML, portanto, transcende uma decisão de marketing ou produção. Em um mundo onde governos e consumidores intensificam a pressão por embalagens sustentáveis, a tecnologia monomaterial do IML posiciona as empresas de forma proativa frente a futuras regulamentações, como impostos sobre plásticos não recicláveis ou metas de reciclabilidade. Adotar o IML é uma estratégia de mitigação de risco regulatório e de posicionamento de marca como líder em sustentabilidade, oferecendo uma solução "à prova de futuro" para as demandas da economia circular.



O Coração do Processo: A Automação Robótica no IML

O processo de In-Mold Labeling é descrito por especialistas como "muito exigente, que exige rapidez e precisão". A inserção manual de um rótulo fino e flexível dentro de um molde quente, em ciclos que duram poucos segundos, é impraticável em qualquer escala de produção industrial. Por isso, a automação não é um luxo, mas uma necessidade inerente para garantir a repetibilidade, a qualidade e a velocidade que tornam o IML comercialmente viável.

A automação robótica é o pilar que sustenta a eficiência do IML. Ela integra a decoração ao processo de moldagem, eliminando completamente a necessidade de uma etapa de rotulagem pós-produção. Isso resulta em economias substanciais de tempo, custo e espaço físico, já que não é mais preciso armazenar grandes volumes de embalagens não decoradas aguardando a rotulagem.

No universo da automação IML, duas arquiteturas robóticas principais dominam o cenário:

1. Robôs de Entrada Superior (Top-Entry): Acessam o molde verticalmente, por cima da máquina injetora.
2. Robôs de Entrada Lateral (Side-Entry): Acessam o molde horizontalmente, pela lateral da máquina injetora.

A escolha entre essas configurações não se resume a qual é "melhor" em termos absolutos, mas sim a qual representa a solução ótima para uma aplicação específica. Fatores como tempo de ciclo desejado, tamanho e peso do produto, necessidade de flexibilidade para trocas de produção e o layout do chão de fábrica são determinantes nessa decisão estratégica.

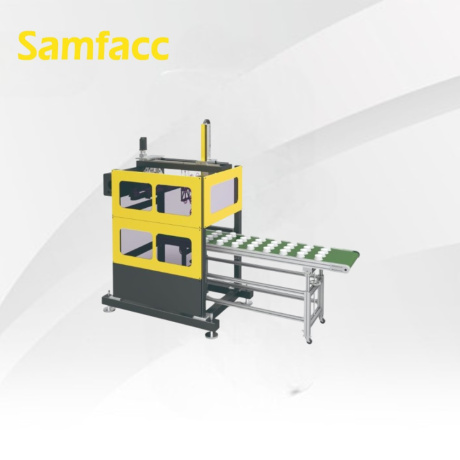

Robôs de Entrada Lateral (Side-Entry): Engenharia para a Máxima Velocidade

Quando a aplicação exige produção em massa, alta cavitação e ciclos de injeção ultrarrápidos, os robôs de entrada lateral (side-entry) emergem como a solução de engenharia definitiva.



Anatomia da Velocidade e Precisão

O design de um robô de entrada lateral é inteiramente focado em um único objetivo: minimizar o tempo em que o molde da injetora permanece aberto.

• Percurso Direto e Otimizado: A principal vantagem da arquitetura de entrada lateral é o seu percurso de movimento. Em vez do movimento sequencial (vertical para baixo, depois horizontal para dentro) de um robô de entrada superior, o robô lateral executa um movimento direto e muito mais curto para acessar o molde. Essa otimização reduz drasticamente o tempo de intervenção, que é um dos maiores gargalos no tempo total do ciclo de injeção.



• Performance de Classe Mundial: Os dados de performance desses sistemas demonstram sua capacidade extrema:
• Ciclos Totais de Injeção: Células de automação com robôs laterais podem operar com ciclos totais de 5.0 segundos, chegando a mínimos de até 2.8 segundos em aplicações otimizadas.
• Tempo de Intervenção do Robô: O tempo necessário para o robô entrar no molde, extrair a peça pronta e inserir o novo rótulo é incrivelmente baixo, variando tipicamente entre 0.9 e 2.5 segundos. Há registros de tempos de retirada de peça de apenas 0.58 segundos.
• Aceleração Extrema: Para alcançar essas velocidades, os robôs são construídos com materiais leves e de alta rigidez, como alumínio e fibra de carbono, permitindo acelerações que podem atingir 5G (aproximadamente 50m/s2).



Componentes de Engenharia Avançada

Essa performance é sustentada por componentes de alta tecnologia:

• Estrutura Rígida: A base do robô é tipicamente uma estrutura tubular em aço, que garante máxima rigidez e estabilidade para suportar altas acelerações sem vibrações, assegurando a repetibilidade do posicionamento do rótulo.
• Acionamento de Precisão: Utilizam-se servomotores de alta performance e sistemas de transmissão por pinhão e cremalheira, que oferecem maior precisão e durabilidade em comparação com sistemas baseados em correias, além de exigirem manutenção minimizada.
• Sistemas Auxiliares Inteligentes: Para garantir um manuseio perfeito do rótulo, esses robôs podem ser equipados com sistemas de visão para controle de qualidade em tempo real, bombas de vácuo de alta capacidade e sistemas eletrostáticos com pinos de titânio para uma adesão precisa do rótulo ao molde.



Otimização do Chão de Fábrica

Além da velocidade, o design de entrada lateral oferece uma vantagem logística crucial. Ao operar pela lateral das máquinas injetoras e plástico, ele libera completamente o espaço vertical acima da máquina injetora. Isso é extremamente valioso para operações de manutenção, como a troca de moldes pesados com o uso de pontes rolantes, e permite um layout de fábrica mais compacto e eficiente.

O valor de um robô de entrada lateral não deve ser analisado de forma isolada. A máquina injetora e o molde representam o maior investimento de capital na célula de produção. A lucratividade da operação depende de maximizar a produção horária desses ativos.

O tempo em que o molde está aberto para a extração da peça e inserção do rótulo é um tempo "improdutivo". Ao minimizar drasticamente esse tempo, o robô de entrada lateral permite que os ativos mais caros da célula produzam mais peças por hora. Portanto, o investimento em um robô lateral de alta performance funciona como um multiplicador do ROI da máquina injetora e do molde, elevando diretamente a produtividade e a lucratividade de toda a operação.



Análise Comparativa Estratégica: Entrada Lateral vs. Entrada Superior

A seleção da arquitetura robótica correta é uma decisão estratégica que moldará a eficiência, a flexibilidade e o custo total da produção IML. A tabela a seguir apresenta uma comparação direta entre as duas tecnologias dominantes para orientar essa escolha.

Característica	Robô de Entrada Lateral (Side-Entry)	Robô de Entrada Superior (Top-Entry)
Velocidade de Ciclo	Ultrarrápida. Projetado para o menor tempo de ciclo possível (2.8s - 5s). Ideal para produção em massa de alto volume.	Moderada a Rápida. Ciclos tipicamente mais longos devido ao percurso vertical + horizontal para acessar o molde.
Aplicações Ideais	Produtos de parede fina e alto volume: potes de iogurte/sorvete, tampas, copos. Otimizado para moldes com múltiplas cavidades.	Produtos de grande formato e/ou pesados (ex: baldes de 18L), produções de menor volume, ou quando a flexibilidade para trocas de produto é prioritária.
Ocupação de Espaço	Compacta. Libera o espaço vertical acima da injetora, facilitando a manutenção com pontes rolantes e otimizando o layout da fábrica.	Maior Footprint Vertical. Ocupa o espaço acima da máquina, o que pode interferir com equipamentos suspensos e exigir maior altura de teto.
Versatilidade	Menos flexível para mudanças drásticas de formato; é uma solução especialista, otimizada para um tipo de produto ou família de produtos.	Altamente versátil. Mais fácil de adaptar para diferentes formatos e tamanhos de produtos e moldes. Pode ser usado para outras tarefas (como simples extração) com mais facilidade.
Perfil de Custo/ROI	Investimento inicial potencialmente mais alto, mas com ROI rápido em produção de alto volume devido ao aumento massivo de produtividade e eficiência.	Investimento inicial pode ser menor. ROI atrativo para produções diversificadas ou de menor volume, onde a flexibilidade é mais valiosa que a velocidade pura.

Elaboração e Análise dos Critérios

A análise comparativa revela um claro trade-off estratégico: velocidade versus flexibilidade. O robô de entrada lateral é uma "solução especialista", projetada para extrair a máxima produtividade de uma linha de produção dedicada e de alto volume. Em contrapartida, o robô de entrada superior funciona como uma "solução generalista", oferecendo a flexibilidade necessária para empresas que trabalham com uma gama diversificada de produtos e lotes de produção menores, onde as trocas de molde e de produto são frequentes.

O impacto no layout do chão de fábrica também é um fator decisivo. Em novas instalações de transformação plástica, o design da planta pode ser otimizado para qualquer uma das soluções.

Em última análise, a decisão correta não está no robô, mas na estratégia de negócio. Ela exige uma análise profunda do portfólio de produtos da empresa, das projeções de volume, dos contratos com clientes e da visão de longo prazo para a manufatura: especialização em produção em massa ou agilidade para atender a um mercado diversificado.



Aplicações na Prática: A Tecnologia IML em Ação

A versatilidade do IML, impulsionada pela automação robótica, permite sua aplicação em uma vasta gama de setores industriais. No Brasil, a Plast Machine



Indústria Alimentícia (Alto Volume e Apelo Visual)

Este é o principal mercado para IML, onde a combinação de apelo visual, higiene e durabilidade é fundamental.

• Produtos: Potes para sorvete, margarina, requeijão, iogurtes, copos promocionais e embalagens para alimentos em geral são os exemplos mais comuns.



Bens de Consumo e Cosméticos (Estética Premium)

Em mercados onde a embalagem é uma extensão da identidade da marca

• Produtos: Embalagens para cremes, loções, produtos de higiene pessoal e limpeza se beneficiam enormemente da qualidade visual do IML.
• Vantagem IML: A capacidade de criar designs vibrantes e a durabilidade do rótulo em ambientes úmidos, como banheiros, tornam o IML a escolha perfeita para transmitir uma imagem premium que perdura durante toda a vida útil do produto.



Rumo à Manufatura Inteligente: Robôs IML e a Indústria 4.0

Os robôs IML modernos não devem ser vistos como máquinas isoladas que executam tarefas repetitivas. Eles são, na verdade, dispositivos ciber-físicos, componentes inteligentes e conectados que formam a espinha dorsal de uma célula de produção alinhada aos princípios da Indústria 4.0. Fabricantes de ponta, como a

IML Solutions, já projetam seus sistemas, incluindo os de entrada lateral, para serem totalmente "prontos para a Indústria 4.0", com capacidade nativa de interconexão e troca de dados.



Pilares da Integração com a Indústria 4.0

A integração de um robô IML em um ecossistema de manufatura inteligente se baseia em vários pilares tecnológicos:

• Conectividade e IIoT (Internet Industrial das Coisas): Os robôs são equipados com sensores e protocolos de comunicação abertos (como Ethernet industrial) que lhes permitem comunicar-se em tempo real com outros equipamentos na linha de produção. Eles podem sincronizar suas ações com a máquina injetora, sistemas de visão, esteiras transportadoras e sistemas de embalagem secundária, criando um fluxo de produção harmonizado e eficiente.



• Integração com Sistemas de Gestão (MES/ERP): Através dessa conectividade, o robô pode se integrar diretamente a sistemas de gestão de nível superior. Ele pode receber ordens de produção do Manufacturing Execution System (MES) e, em troca, reportar dados vitais como contagem de peças boas e refugadas, tempos de ciclo, status operacional e alarmes. Isso proporciona aos gestores uma visão unificada e em tempo real do chão de fábrica, permitindo uma tomada de decisão baseada em dados.



• Análise de Dados e Otimização (OEE): Os dados coletados pelo robô são uma mina de ouro para a otimização de processos. A análise contínua de tempos de ciclo, microparadas e taxas de falha permite identificar gargalos e implementar melhorias contínuas, com o objetivo de aumentar a Eficácia Geral do Equipamento (OEE), o principal indicador de produtividade na manufatura.



• Manutenção Preditiva: Em vez de reagir a falhas, a Indústria 4.0 permite prevê-las. Ao monitorar continuamente os dados de performance dos servomotores, atuadores e outros componentes do robô, algoritmos de machine learning podem identificar padrões que antecedem uma falha. Isso permite que a equipe de manutenção programe intervenções de forma proativa, evitando paradas de produção não planejadas e maximizando o uptime.

A verdadeira transformação impulsionada pela Indústria 4.0 vai além da simples conectividade. Enquanto um robô automatizado apenas repete uma tarefa, e um robô conectado apenas comunica seu status, um robô verdadeiramente integrado à Indústria 4.0 caminha para a autonomia. Imagine um cenário futuro: um robô IML, integrado a um sistema de visão com inteligência artificial, detecta um defeito recorrente na impressão de um lote de rótulos. Ele poderia, autonomamente, comunicar-se com o magazine de alimentação para descartar o lote defeituoso, ajustar seus próprios parâmetros de vácuo para compensar uma variação no filme do rótulo e notificar o sistema de controle de qualidade, tudo sem a necessidade de intervenção humana.

Essa transição de células de produção meramente automatizadas para células autônomas e auto-otimizáveis representa o próximo salto quântico em eficiência e produtividade industrial.



Análise de Retorno sobre o Investimento (ROI): O Custo da Ineficiência vs. o Valor da Automação

Avaliar o investimento em um sistema de automação avançado, como um robô IML de entrada lateral, exige uma abordagem que vá além do cálculo tradicional de ROI focado apenas na substituição de mão de obra. Um modelo de análise simplista como esse é inadequado e falha em capturar o valor estratégico total da tecnologia. Uma avaliação holística deve considerar os ganhos massivos de produtividade, as melhorias na qualidade, o aumento da segurança e a flexibilidade estratégica que a automação proporciona.

Fatores Quantificáveis do ROI

• Aumento Massivo de Produtividade (Throughput): Este é o principal motor financeiro do investimento. Como discutido, o robô de entrada lateral minimiza o tempo de molde aberto, o que eleva diretamente a Eficácia Geral do Equipamento (OEE) de toda a célula de injeção. Produzir mais peças por hora com os mesmos ativos fixos (injetora e molde) e no mesmo período de tempo gera um retorno financeiro direto e substancial, acelerando o payback do investimento.
• Redução de Custos Operacionais:
• Mão de Obra: Embora não seja o único fator, a redução da necessidade de operadores para tarefas manuais, repetitivas e potencialmente perigosas é um componente significativo da economia.
• Desperdício e Refugo: A precisão e repetibilidade do robô são muito superiores às de um operador humano. Isso minimiza a ocorrência de peças defeituosas, como as resultantes de rótulos mal posicionados ou danos na extração do produto. A consequência é uma redução direta no desperdício de matéria-prima, energia e nos custos associados ao retrabalho ou descarte.
• Eficiência Energética: Robôs modernos, especialmente os de design leve e otimizado como os de entrada lateral, são projetados para um consumo de energia eficiente, contribuindo para a redução dos custos operacionais contínuos.



Fatores Qualitativos (Benefícios Estratégicos)

• Melhora da Qualidade e Consistência do Produto: A automação robótica garante que cada peça seja produzida com o mesmo padrão de qualidade, lote após lote. Essa consistência é fundamental para fortalecer a reputação da marca e a confiança do cliente, especialmente para grandes contas do setor de alimentos ou cosméticos.
• Segurança no Trabalho e Conformidade Regulatória: A automação remove os operadores da zona de perigo imediato ao redor de moldes quentes e partes móveis da injetora. Isso reduz drasticamente o risco de acidentes graves e de lesões por esforço repetitivo (LER), criando um ambiente de trabalho mais seguro. No Brasil, fornecedores como a G3 Automation já entregam seus sistemas em conformidade com a norma de segurança NR12, simplificando a implementação e garantindo a adequação legal.
• Flexibilidade Estratégica e Acesso a Novos Mercados: Possuir a capacidade interna de produzir embalagens IML de alta qualidade em alta velocidade é um diferencial competitivo poderoso. Ele abre as portas para novos mercados e clientes premium que exigem padrões de qualidade e volumes que seriam inatingíveis com processos de rotulagem tradicionais.

Concluindo a análise, o investimento em um robô IML de entrada lateral não deve ser encarado como um mero centro de custo, mas sim como um motor de receita e um catalisador de competitividade. O retorno se manifesta não apenas na redução de custos operacionais, mas também no aumento do faturamento, através do acesso a mercados de maior valor agregado. Em operações de múltiplos turnos, onde a maximização da produtividade é crítica, o ROI pode ser alcançado em um período surpreendentemente curto, frequentemente inferior a dois anos.



Acelerando o Futuro da Sua Produção

A jornada pela tecnologia IML revela uma solução robusta e elegante para as demandas multifacetadas da indústria de embalagens moderna. Ela responde simultaneamente à necessidade de apelo estético, durabilidade funcional e responsabilidade ambiental, oferecendo uma embalagem superior em todos os aspectos.

No entanto, o elo que transforma o potencial do IML em uma realidade produtiva e lucrativa em larga escala é a automação robótica de alta performance. Fica claro que, para aplicações de alto volume que definem a maior parte do mercado de bens de consumo, o robô de entrada lateral é a chave para desbloquear a máxima eficiência. A sinergia criada pela velocidade extrema do robô e pela qualidade intrínseca do processo IML resulta em uma vantagem competitiva difícil de ser igualada.

Olhando para o futuro, a adoção de sistemas IML automatizados, especialmente aqueles integrados aos princípios da Indústria 4.0, deixa de ser uma opção para se tornar uma necessidade estratégica. As empresas que investirem hoje em células de produção inteligentes, rápidas e flexíveis, centradas em tecnologias como os robôs IML de entrada lateral, não estarão apenas otimizando sua operação atual. Elas estarão construindo uma base de manufatura resiliente, eficiente e preparada para liderar o mercado, inovar e prosperar nas próximas décadas.
